清水离心泵结构特点

点击次数:   更新时间:20/08/03 15:16:08     来源:www.zbjinchen.com关闭分    享:

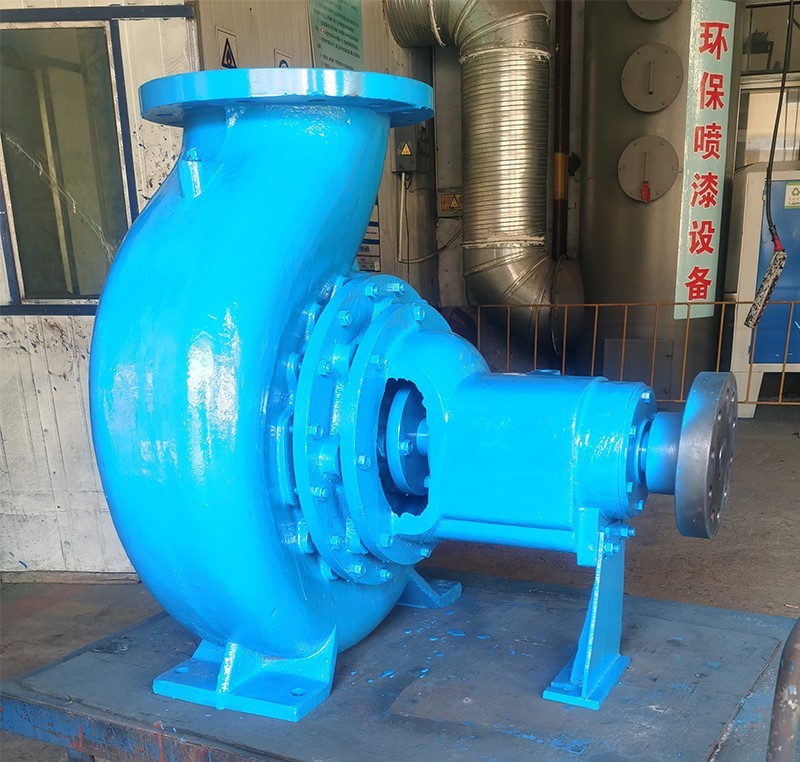

  清水离心泵是根据国家标准ISO2858规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封圈、轴套和悬浮轴承部件组成。泵的结构特点为?
  离心泵的泵体和记录盖从叶轮后面分开,通常称为后门结构。清水离心泵具有维护方便的优点。维护时泵体、吸入管路、排出管路和电机不移动,只拆下延长联轴器的中间连接部分,这样转子组件就可以抽出进行维护。清水离心泵的外壳(即泵体和泵盖)构成泵的工作腔、叶轮、轴和滚动轴承,作为记录的转子。
  为了平衡泵的轴向力,大多数泵的叶轮前后都有密封圈,平衡孔设置在清水离心泵的叶轮后盖板。因为有些泵轴向力很小,所以叶轮后面没有密封圈和平衡孔。
  清水离心泵的轴向密封环是由填料压盖、填料环、填料等三部分组成。它们可以防止进气或大量漏水。如果泵的叶轮处于平衡状态的话,那充满软填料的空腔与叶轮吸入口相通。如果叶轮入口处的液体处于真空状态,很容易沿着轴套表面进入空气。所以密封环安装在密封腔中,将泵腔中的压力水通过泵盖上的小孔来引导至密封环去进行密封。如果泵的叶轮上没有平衡孔,因为叶轮背面的液体压力大于大气压力,所以是不存在蒸汽泄漏的严重问题,所以可能没有安装填料环。
  为了避免轴损坏,在轴穿过填料腔的部分安装一个套筒进行保护,并在套筒和轴之间安装一个0形密封阱,以防止空气进入或水沿配合面泄漏。清水离心泵的传动方式是通过加长弹性联轴器与电机连接。从驱动端来看泵的方向,清水离心泵的旋转方向是顺时针方向。
