清水泵的构造

点击次数:   更新时间:20/04/25 17:12:04     来源:www.zbjinchen.com关闭分    享:
  清水泵的类型根据不同的分类也是非常多的,但是其大体上的构造其实都是差不多的,今天我们一起来了解一下泵的构造吧。

  1、筒体部件主要由电机支座的吐出弯管和安装底板、吸入口的外筒体等共同构成的。其中吐出弯管当中是装有填料函体还有轴封装置的,其中下端和筒内的壳体部件连接并且起着悬吊的作用。

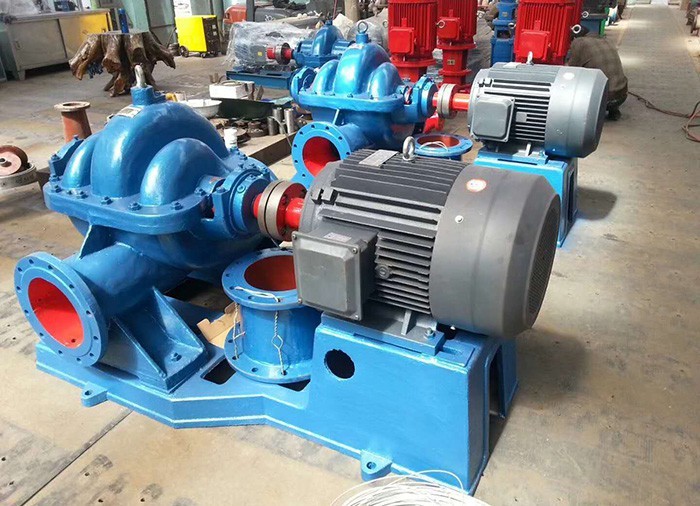

清水泵

  2、平衡管是从吐出弯管的下部位置引出并且和冷凝器的顶部相连起来的,它是把外筒体当中的空气排放到冷凝器当中的,因此是可以起到一个平衡外筒体和冷凝器之间的真空度。
  3、因为电机是需要承受着清水泵产生的轴向推力,所以电机轴和多级清水泵轴是需要通过刚性联轴器连接起来的。其中转子部件的轴向高度是需要通过清水泵的联轴器和电机之间的调整螺母来对其上下进行调节的,因此也是可以让叶轮的出口和导叶、泵体等流道相同。
  4、内壳体部件主要是通过螺的紧固在吐出弯管下端的位置,然后它主要是由压水接管、吐出段、中段、导叶、盖板和泵体等一起构成。其中还有密封环、导叶套、衬套等零件都是会装在中段、导叶及其他壳体的相关位置的。
  5、轴封部件一般是安装在填料函体当中的,目前所使用的当中主要是有填料密封和机械密封这两种形式的。
  上面介绍的是清水泵的基本构造,其中大部分的水泵的结构和这个都是差不多的,不过当中也是会有其他类型的泵会有一些差距的。
